Galassi Ortolani - Pinch ve Diyafram Vanalar

Aşındırıcı, Korozif Uygulamalar
için Vana Çözümleri

1941 yılında icat edilen PINCH VANALAR, konstrüksiyon olarak elastik bir tüp malzemesi (sleeve) ile bu tübü kavrayan bir gövdeden oluşmaktadır. Pinch vanalar, akışkanın sadece elastomer bir tüp ile temas olduğu bir dizayndır ve bu sebeple özel egzotik malzemeler veya sofistike yüzey kaplamaları gerekmez. Pinch vanalar açık olduğu zaman TAM GEÇİŞLİ bir vana olarak çalışır, sürtünme kayıpları az ve Cv değerleri yüksektir. Bu dizayn son derece basit ve güvenilirdir. Mil salmastrası yoktur. Sızdırmazlık her iki yönde geçerlidir. Ancak doğru ELASTOMER seçimi ve elastomer kalitesi önemlidir.

PINCH VANALAR

DİYAFRAMLI VANA

Pinch vanalar metal vanalara kıyasla kostik, aşındırıcı ve aşınma ortamında olan uygulama ve akışkanlar için tercih edilir zira elastomer malzemelerin aşınmaya ve kavitasyona dayanımı çok daha yüksek olmakta ve maliyeti düşük olmaktadır.

Metal vanalara yapışma veya birikme eğilimi olan uygulamalarda pinch vanalar rahatlıkla tercih edilebilir. Bakınız sağdaki görsel....

Hava tahrikli pinch vanalar işletme açısından basit ve maliyetsiz olmakla beraber, kılıf’ın herhangi yerinde bir yırtık veya delinme kullanım dışı bırakabilir.(Bakınıız : Sağ2. görsel) Diğer yandan mekanik kumandalı pinch vanalar , kılıf’da bir hata olsa bile işletmeye devam edebilir.

Hızlı Sleeve değişimi

Düşük basinç kaybı

Aşınmaya dayanıklı sleeve malzemeleri

Tam düz geçişli vana

Engelsiz akış

Sit veya burc gibi ayar-değişim gerektiren parça yoktur

Zamanla değişmesi gereken tek parçası mevcuttur.

BASİT TASARIM – DÜŞÜK MALİYET – HIZLI BAKIM-UZUN ÖMÜRLÜ.

Dezavantajları : Yüksek sıcaklık veya basınç sınırlaması mevcuttur.

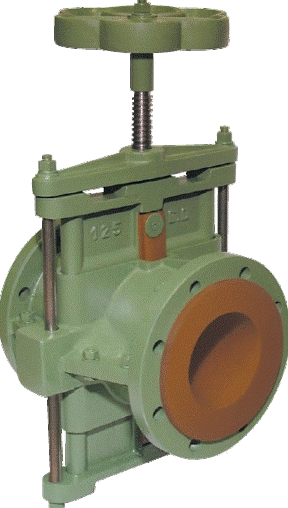

Manuel (el) , pnömatik veya elektrik aktüatörlü olarak temin edilebilen pinch vanalar bir mil salmastra kullanmamaktadır ve tüm sıvılar, slurry (çamur) , granüler malzemeler, toz akışkanlar, macunlar, asit veya gazlarda tam sızdırmazlık sağlar.

Sleeve özel bir alet olmadan kolaylıkla değiştirilebilir. Bir çok farklı elastomer malzeme, akışkan ve uygulamaya göre seçilebilmekte, aşınma veya korozyona karşı mükemmel direnç göstermektedir;

Natural rubber
White natural rubber
Neoprene
EPDM
Viton
Butyl
Nitrile
Hypalon
Silicone
Neoprene/Silicon (mixed)

004

002

006

004

1/8

Galassi Ortolani 1937'de özel vana ve pompa çözümleri üretmek üzere faaliyete geçmiştir. 1941 yılında icat ettikleri PINCH VANA çözümleri bugün halen madencilik, kimya, petro-kimya, atıksu arıtma gibi uygulamalarda uzun ömürlü çözüm sunmaktadır. Patent için lütfen tıklayın.

Çap 1/2"-14"
Gövde : Demirdöküm (GG25, GG40, A395 vb. gibi) ve Alüminyum

Galassi Ortolani’nin ikinci önemli ürün grubu DİYAFRAMLI VANALARDIR. Pinch vanalar gibi diyaframlı vanalar gibi tüm akışkanlarda tam sızdırmaz görev yapar ve mil salmastrası kullanmamaktadır. Diyafram özel bir alet olmadan kolaylıkla değiştirilebilir.

WEIR tip diyaframlı vanalarda , diyafram vananın alt kısmında bir tümsek oluşturur ve vana açık olduğunda akışkan bu tümsekten dolşarak çıkışa ulaşır. Bu akış yörüngesi ilave bir akış kaybı doğurur ve Cv’yi azaltır.

Diyaframlı vanaların (iç) sızdırmazlık özellikleri, elastomer diyafram sebebiyle yüksektir . Katı maddeler ile muamelesi çok iyidir , %15 katı madde konsantrasyonuna kadar tavsiye edilmektedir. Zehirli akışkanlar için de uygun bir seçim olabilir. Vananın çapı, basınç-sıcaklık limitlerini etkiler. Vakum uygulamalarında kullanılabilir.

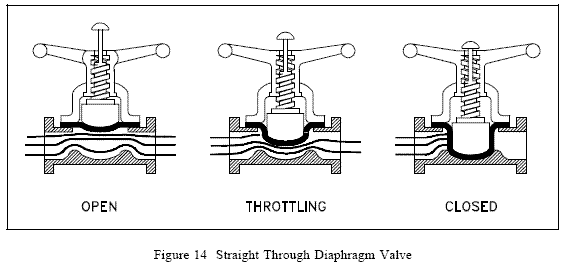

Tam geçişli diyaframlı vanalar, daha yüksek Cv ve katı madde muamele özelliklerine sahipken, aynı sızdırmazlık özelliklerini sunar. Düz geçişten ötürü aşınma daha az problem olmaktadır.
WEIR (tümsek geçişli ) ve STRAIGHT (Düz geçişli) ve SANİTARY tipler mevcut diyaframlı vana çeşitleri 1”-14” çaplarında (DN25-350) temin edilebilmektedir.

ÖNEMLİ NOT : PINCH veya DİYAFRAMLI Vanalar için esas önemli olan SLEEVE veya DİYAFRAM kalitesidir. 1937'den beri faaliyette olan Galassi Ortolani 50 senedir aynı İTALYAN üreticinin ürünlerini kullanmaktadır.
