Problem Çözen Pompalar

1930’larda, firmanın kurucusu PAUL  BUNGARTZ, SÜRTÜNMESİZ SANTRİFÜJ MİL SIZDIRMAZLIĞINI ele alarak bu sorunu çözmeye odaklanmıştır. Ortaya koyduğu çarpıcı fikir ve çözümleri patent ile koruma altına almıştır. Bu yolda ilk pompalar MAGDEBURG’da Paul Bungartz’ın patentlerine dayanılarak üretilmiştir.

Bu pompaların ana fonksiyonu standart SANTRİFÜJ POMPALARIN başarısız olduğu uygulamalara çözüm olmaktı.



Bu slogan ile 1947’de yılında kurulan Paul Bungartz GMBH bugün halen Bungartz ailesinin yönetiminde faaliyetlerine zorlu akışkan ve uygulamalar için SORUNSUZ Pompalar üretmek üzere devam etmektedir.

Temel olarak 5 ana endüstriyel alandaki uygulamalara hitap etmektedir :



  • Gübre Tesisleri

  • Kimya/İlaç Tesisleri

  • Enerji Santralları

  • Petro-kimyasal Tesisler

  • Kağıt Üretim Tesisleri

BUNGARTZ Pompalar aşağıdaki durumlar için çözüm sağlar;



  • Mil sızdırmazlık problemi yaşanan uygulamalar

  • Mekanik Salmatra Problemleri

  • Yüksek Salmastra masrafları

  • Asit pompalarında işletme esnasında kaçak söz konusu mudur?

  • Zor emme koşulları uygulamaları

  • Zorla basılabilen pompalar

  • Gaz içerikli akışkanlar

  • Neredeyse kaynama noktasında olan akışkanlar

  • Düşük NPSH

  • Kavitasyon problemleri

  • Aşındırıcı – Korozif – Yüksek sıcaklıkta uygumalar için pompa problemleriniz var mıdır?

Bazı örnek akışkan ve uygulamalar :



  • Buhar içeren SÜLFÜRİK ASİT (T: 120-140 derece C)

  • Amonyumnitrat (Amoniumnitrate) 96 - 98 %

  • Eriyik Üre (Melt Urea)

  • Titanium tetrachloride (TiCl4) Çamuru (slurry)

  • Eriyik Tuz (salt melt) T:400 derece C

  • Katı madde içeren( veya içermeyen) Fosforik Asit

  • Kimyasal atıklar

  • Vakum belt-filtresi

  • Vacuum strip columns for ammonia

  • Cüruf Soğutma suyu

  • Yıkama kulelerinin drenajı

  • Buhar türbinlerinin kondensat suyu

UMOR Serisi

*H.Dinamik Mil Sızdırmazlığı & Gland Packing

*Toksik olmayan, aşındırıcı, korozif, yapışkan, gaz içerikli, kristallaşabilen, jelleşebilen akışkanlar için.

*Kuru çalışabilen, sorunsuz, ve soğutma suyu ihtiyacı olmayan bir pompa

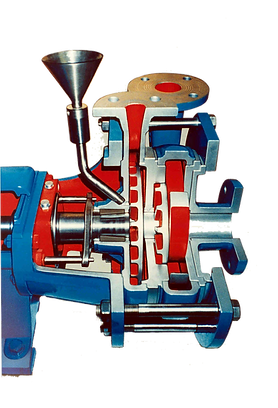

HİDRODİNAMİK MİL SIZDIRMAZLIĞI NEDİR? (HMS)



Hidrodinamik mil sızdırmazlığı , Bungartz tarafından icat edilmiş ve sürekli geliştirmekte olan bilhassa mekanik salmastraya sahip standart santrifüj pompalar ile problem yaşanan uygulamalara yönelik tavsiye edilen bir mil sızdırmazlık metodudur.


Fanın arkasında bulunan ilave kanatçıklar vasıtası ile sağlanır.  Bilhassa katı madde içeren akışkanlar için ideal bir çözümdür.Neredeyse tüm BUNGARTZ pompalarda  Hidrodinamik mil sızdırmazlığı ANA MİL SIZDIRMAZLIĞI için kullanılır.

İlave olarak geleneksel mil salmastrası (gland packing) sadece bir yedek salmastra olarak  bulunur. (salmastra, mekanik salmastra, lip seal, waterring seal, manyetik vb. gibi)

Hiçbir parça aşınmaya uğramaz– mil salmastrası uzun ömürlüdür. Dik veya yatay pompalar da kullanılabilir.

Bu dizaynda çalışma esnasında hiç bir şekilde ısınma veya kaçak olmamaktadır. Pompa kuru çalışabilmektedir. Bakım ve soğutma suyu ihtiyacı yoktur.  Yedek parça ihtiyacı çok daha azdır.



Hidrodinamik mil sızdırmazlığı sayesinde akışkan mil ile temas etmemektedir.
Milin işletme sırasında nasıl akışkan ile temas etmediğini anlamak için yandaki videoyu izleyebilirsiniz  >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

Bungartz Pompalar



Mil ile packing arasında sürtünme olmaz

Soğutma gerekmez

Aşınma olmaz

Pompa çalışırken kaçak olmaz


Standart Pompalar


Mil ile packing arasında sürtünme olur

Soğutma gerekir

Aşınma olur

Pompa çalışırken kaçak ENGELLENEMEZ !

BUNGARTZ V-AN SERİSİ POMPALAR


V-AN serisi Hidrodinamik mil sızdırmazlığını bünyesinde bulunduran bir dik sanrifüj pompadır. Ancak ilave özellikleri sayesinde bir çok zorlu uygulamada SORUNSUZ pompalama yapabilirler

BUNGARTZ V-AN SERİSİ POMPALAR


  • Kavitasyon olmaz

  • Vakum altında çalışabilir

  • Kuru çalışabilir

  • Sürtünme yoktur – aşınma yoktur

  • Limit switch veya frekans konvertor gibi hatalara sebep olabilecek ilave enstrüman gerekmemektedir.

  • Kendinden ayarlamalı dizaynı vardır : Gelen debiyi basmaktadır, debi azalınca az debi , debi çoğalınca

  • çok debi basabilir.

  • 0.1 m den düşük NPSH ile çalışabilmektedir

  • %50 ye kadar gaz veya %50 ye kadar katı içeren akışkanlar basabilir

  • Pit ihtiyacı yoktur

  • Bakım ihtiyacı çok azdır.

BUNGARTZ : Kendinden Emniyetli Pompalar

Diğer pompalarda görülmesi olası arızalar :

•Akışkan salmastraya zarar verir

•Vibrasyonlar

•Yanlış hizalama

•Yanlış işletme / Venting

•Emişde Tıkalı filtre

•Kritik sıcaklık

•Yanlış dönme yönü

•Vorteks / emme yüksekliği

•Salmastra soğutma suyu kapalı

•Kuru çalışma kaynaklı zarar

•Yanlış dizayn noktası  hesabı

vb. gibi

Bungartz'ın güvenilir çözümleri:

- Hydrodynamic shaft seal

- Lip seal

- V-AN, dry-run

- dry-run

- V-AN, dry-run

- Dry-run

- strong shaft

- V-AN, dry-run

- Hydrodynamic shaft seal

- Dry-run

- V-AN

MANYETİK KAVRAMALI - KURU ÇALIŞABİLEN POMPALAR : MPCH_Dryrun


Manyetik kaplinli pompalar, motor ile fan milinin bağlantısı sebebi ile kullanılan bir terimdir. Standart "Direct Drive" pompalara fan mili ile motor birbirine bağlıdır ve dolayısıyla burda bir salmastra konusu ortaya çıkar.

Manyetik pompalarda ise, motor mili ile fan mili birbiri ile temas etmez;

Motor milinin sonunda bir tahrik mıknatısı mevcuttur, bu mıknatıs hareket ettikçe fan milinin sonunda bulunan mıknatıs ile çekim oluşur ve bu şekilde motor’un ürettiği tork fana ve pompaya iletilmiş olur.

Bungartz'ın MPCH Dryrun pompaları manyetik kavramalı olmakla beraber aynı zamanda kuru da çalışabilen pompalardır

  • Bilhassa toksik (zehirli) akışkanlar

  • Katı partikül içeren akışkanlar

  • Gaz içerikli akışkanlar (< 8%)

  • Standart manyetik pompaların başarısız olduğu uygulamalar

Bungartz MPCH DRYRUN

MPCH DRYRUN

BUNGARTZ DİK (Vertical) Pompa Özellikleri


Bungartz dik pompaları ISLAK veya KURU Montaj prensiplerine göre 2 'ye ayrılmakla beraber

tesislerdeki bir çok uygulama esasına / ihtiyacına göre geliştirilmiş ürünlerdir. Korozif, aşındırıcı,

çamur içerikli, kristallaşabilen, kaynama noktasında , yüksek gaz içerikli, patlayıcı akışkanlar için güvenilir dik pompalar sunulmaktadır.


Örnek : Cantilever mil dizaynı ile yataklar su akışkan temas etmez ve bu şekilde pompanın olası arıza riskleri minimize edilmiş olur.
Hidronamik mil sızdırmazlığına ek olarak ikincil bir sızdırmazlık elemanı seçilebilir, bu akışkan ve koşullara göre değişir. Bazı örnek uygulamalar altta verilmektedir :

T Sınıfı ; Herhangi bir static şaft salmastrası olmaması nedeniyle, bu konsol tip milli pompa kuru çalışabilir

V-AN Self Regulating Pumps

kondensat veya belt filtre gibi vakum da oluşabilen uygulamar da sürekli, emniyetli, işletme sağlar.

VB serisi: köpükleşen akışkan veya slurryler için ; kuru çalışır & self regulating

MPAT serisi :manyetik, kuru çalışabilir & yatak-salmastra akışkan ile temas etmez

V serisi : İkincil salmastra olmaksızın, overflow port ile
